一.項目簡介：
FYW系列萬能試驗機是專門針對等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過思達控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、使用領域：
該系列試驗機可對合成土工布、復合土工膜、塑料、土工格柵、薄膜、紡織、纖維、納米材料、分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（以及其它硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗拔出力、延伸伸長率等試驗。

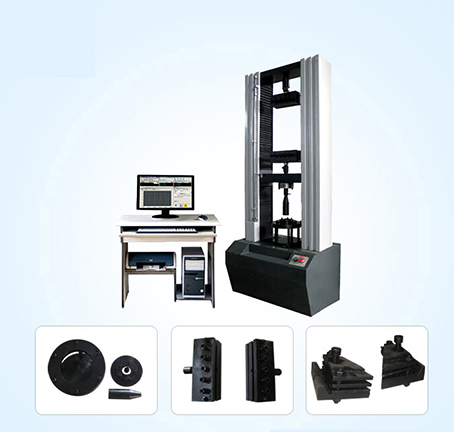

名稱：微機控制土工材料試驗機 型號：FYW-5G
本產品符合標準：
JTG E50-2006《公路工程土工合成材料實驗規程》
GB/T 15788-2005《土工布及其有關產品 寬條拉伸實驗方法》
GB/T 16989-1997《土工布 接頭/接縫寬條拉伸試驗方法》
GB/T 14800-1993《土工布頂破強力試驗方法》（等同ASTM D 3787）
GB/T 13763-1992《土工布梯形法撕破強力試驗方法》
GB/T 1040-1992《塑料拉伸性能試驗方法》
ASTM D4595-1986《土工布及其有關產品 寬條拉伸實驗方法》
BS 6906.1-1987《土工布及其有關產品 寬條拉伸實驗方法》
GB/T 17640-1998《土工合成材料 長絲機織土工布》
三、主要技術指標
序號 項目名稱 技術參數
1 最大試驗力 1KN/5KN可選
2 試驗機精度 0.5級
3 試驗力測量范圍 滿量程的0.4%～100%FS
4 位移分辨率 0.01mm
5 試驗速度范圍 0.01-500mm/min
6 試驗力示值允許誤差極限 示值的±0.5%以內
7 力分辨率 最大試驗力的1/500000
8 位移示值極限誤差 示值的±0.5%以內
9 橫梁速度相對誤差 設定值的±1%以內
10 恒力、恒變形、恒位移控制范圍 0.5%～100%FS
11 恒力、恒變形、恒位移控制精度 設定值的±0.5%以內
12 主機尺寸 760*500*1723mm
13 主機重量 400Kg
14 電源 220V
15 電機功率 0.75KW
四、主機特點
1、主機：
1.1該機采用門式雙空間結構；上拉、下壓。
1.2調速系統采用伺服電機和調速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.01～500mm/min。
1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率。
1.4萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。
2、控制系統、操作軟件及數據處理系統
2.1濟南方圓計算機控制系統，具有集成度、性能穩定、調整方便等優點?？梢詫嶒灁祿M行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、
時間、變形的原始數據及由此派生的曲線。
2.2保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。
2.3對于負荷、變形通道可實現自動標示，直觀方便。
2.4批量試驗可實現曲線的分層次顯示，曲線自動跟隨。
2.5該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現精度的速度標定，隨時調整速度檔位和編碼。
2.6監測試驗過程：對試驗過程中的試驗力、變形、位移、曲線等多種參數可實現實時顯示。
2.7軟件權限分級管理功能：為了提軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。
2.8結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。
2.9可根據用戶需要選擇負荷～變形、負荷～時間、負荷～位移、位移～時間、變形～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。
2.10曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。
2.11結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。
2.12力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。
2.13變形接口：變形通道接口及試驗軟件可根據用戶需要配備各種類型的引伸計，并可進行標定、修改參數及正常試驗。
2.14數據采樣頻率：可根據用戶試驗要求選擇速采樣頻率。
3、特殊附具：除配有標準附具外，也可根據用戶需要配備特殊附具（如土工布、鋁箔、紙張等）。
五、 試驗機主機配置
1.方圓強度主機一臺
2.精度光電編碼器一只
3.動力系統：東菱精度伺服電機及驅動系統一套
4.臺灣ABBA滾珠絲杠 兩套
５.美國進口銓力精度負荷傳感器 一套
6.土工布拉伸輔具 一套
7.CBR頂破，刺破輔具 一套
8.梯形撕裂輔具 一套
9.常規壓盤 一套
10.數據采集卡 一套
11.試驗機控制軟件 一套
12.聯想臺式機（含液晶顯示器）一套
13.惠普彩色打印機 一臺
14.擴展功能：可增加試驗空間，增配輔具，實現客戶特殊的試驗要求。
